在電動汽車蓬勃發展的今天，電池包作為電動車/儲能系統的“心臟”，其熱管理技術的重要性不言而喻。一套優秀的熱管理系統，不僅能讓電池發揮最佳性能，更是保障車輛安全的關鍵所在。

電池包熱管理對電動汽車/儲能系統的性能和安全具有決定性影響。首先，良好的熱管理能維持電池性能穩定。溫度是影響鋰電池性能的關鍵因素，過高或過低的溫度都會直接影響電池的充放電效率和容量。

在低溫環境下，電池內阻會增大導致放電能力下降，影響電動汽車?yán)m(xù)航里程。而在高溫環境下，電池化學反應速度加快，可能導致電池壽命縮短。

熱管理還有助于延長電池使用壽命。研究表明，電池在適宜的溫度范圍內工作，其壽命可以得到顯著延長。通過有效的熱管理系統，將電池溫度控制在最佳工作范圍內，能減少因溫度過高或過低對電池造成的損害。

熱管理是防止熱失控的關鍵。電池過熱可能引發熱失控，導致火災等安全事故。熱管理系統能及時散發電池產生的熱量，避免溫度過高引發熱失控。一些先進熱管理技術還采用隔熱材料和防爆閥等設計，進一步抑制熱失控的擴散。

理想情況下，電池系統應工作在15℃-35℃的最佳溫度區間。在極端工況下，電池溫度應穩定在45℃以下，溫升小于10℃，電芯間溫差控制在5℃以內

水冷系統流阻需滿足整車要求，各支路流量差應小于10%，以確保冷卻均勻性。

熱管理系統需在有限空間內實現高效熱管理，通常要求冷卻系統體積占比小于15%，重量增加不超過電池包總重的10%

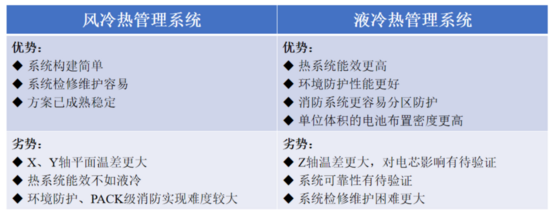

風冷系統通過引入冷空氣進行對流散熱，確保電池系統溫度適宜。合理的風道布局與風扇選型直接影響到風冷系統的散熱性能。

優點：結構簡單、成本低、維護方便。

缺點：散熱效率相對較低，適用于低能量密度電池包。

液冷方案通過水冷板實現高效熱管理，被廣泛應用于各種電池組設計。例如在Tesla Y中，水冷板被巧妙地布置在圓柱電芯之間，并內置于下框體中。

優點：散熱效率高，溫度均勻性好。

缺點：系統復雜，成本較高，存在泄漏風險。

相變材料冷卻利用相變材料在相變過程中吸收或釋放熱量，實現電池溫度的穩定控制，具有較好的溫度均勻性。

優點：無需外部動力，溫度控制穩定。

缺點：材料成本高，熱導率有限。

熱管理設計通常遵循以下流程：

確定熱管理要求 → 發熱功率估算 → 熱管理初步設計 → 流場和溫度場仿真 → 實驗驗證

電芯產熱計算是電池?zé)峁芾矸抡娣治龅闹匾h(huán)節。目前廣泛采用的是Bernardi模型，將電池生熱速率與充放電電流、電池體積、開路電壓等因素相關聯。

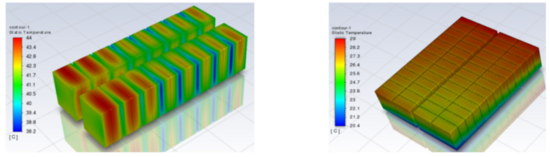

熱管理CFD分析的建模方法包括從結構工程師取得電池包模型后進行幾何模型簡化和流道抽取。通過專業的仿真軟件（如STAR-CCM+、ANSYS Fluent等）進行流場和溫度場仿真。

電池包箱體材料的選擇直接影響熱管理性能。對于液體冷卻系統，箱體材料應具有良好的導熱性能；對于相變材料冷卻系統，箱體材料應與相變材料具有良好的相容性。

在電池包箱體的結構設計中，應充分考慮熱管理需求。例如合理設計電池模組的布局，增加流體通道的流通面積，提高熱交換效率。

智能熱管理策略能根據電芯的功率map特性，實現不同工況模式下水泵流量及水溫的精確控制。

基于電芯的功率map特性（鋰電池在溫度為15℃-35℃時充放電功率最高），熱管理控制策略通常包含三種模式：

1. 慢充模式：采用電芯的溫度確定加熱和冷卻的開啟和關閉條件

2. 快充模式：采用電芯的溫度確定加熱和冷卻的開啟和關閉條件

3. 放電模式：采用SOC的狀態和電芯溫度確定加熱的開啟條件，采用電芯的溫度來確定關閉條件

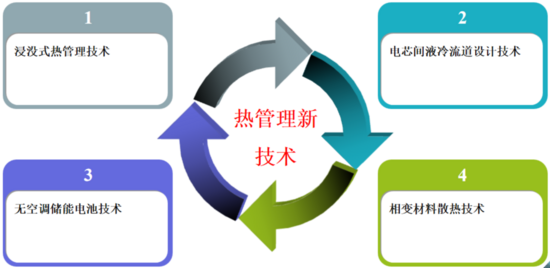

隨著技術的發展，電池?zé)峁芾碚悄芑较蜓葸M(jìn)。通過引入先進的傳感器和智能控制系統，能夠?qū)崟r(shí)監測電池的溫度、電流、電壓等參數，根據不同工況自動調整熱管理策略。

基于數字孿生的動態調控技術，能融合歷史工況、SOH數據與AI算法，預測未來熱負荷并提前調整冷卻策略。

新型散熱材料如石墨烯等具有極高的導熱系數，可以快速將電池產生的熱量傳導出去。而微通道散熱結構則可以通過增加散熱面積和流體流速，提高散熱效率。

均溫板（Vapor Chamber）技術導熱系數可達5000 W/m·K，可替代傳統液冷板，實現超薄化設計（厚度<3mm）。

隨著電動汽車/儲能系統對空間利用率和輕量化要求提高，電池包熱管理技術呈現出集成化趨勢。集成化的熱管理系統將散熱、加熱、溫度監測等功能集成在一起，減少系統體積和重量。

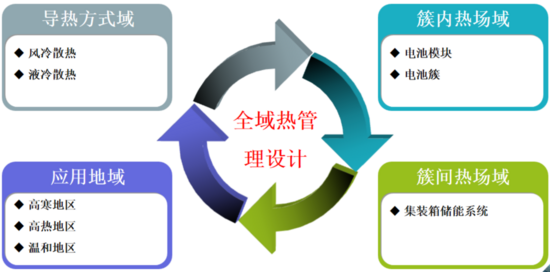

一、全域熱設計概念

二、不同地域的被動隔熱設計

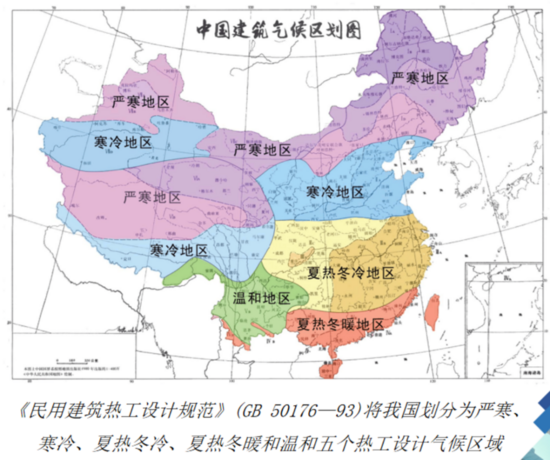

地域氣候差異性

保持儲能集裝箱內部溫度的穩定和均勻是隔熱系統的關鍵任務。我國地域廣泛，不同地區的自然氣候條件千變?nèi)f化，因此對儲能集裝箱隔熱系統的需求也各不相同。

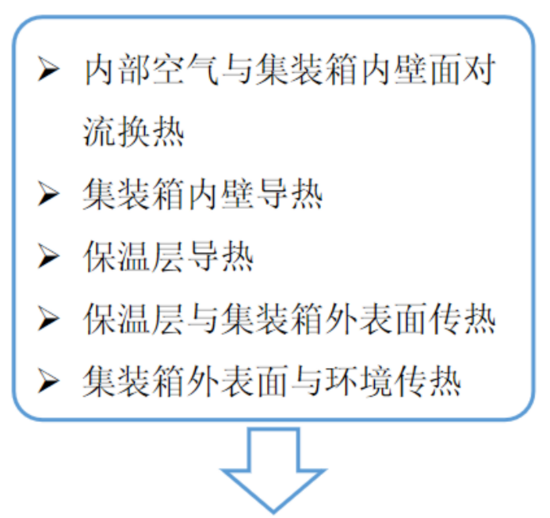

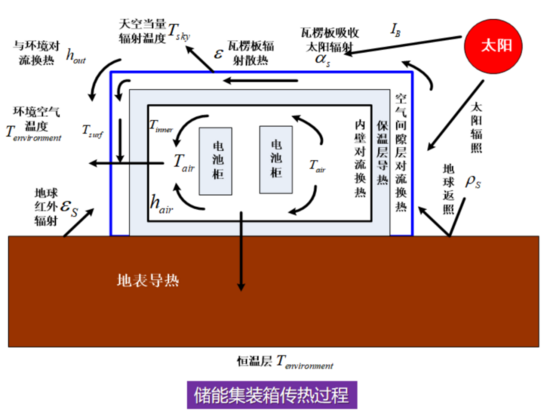

集裝箱傳熱過程

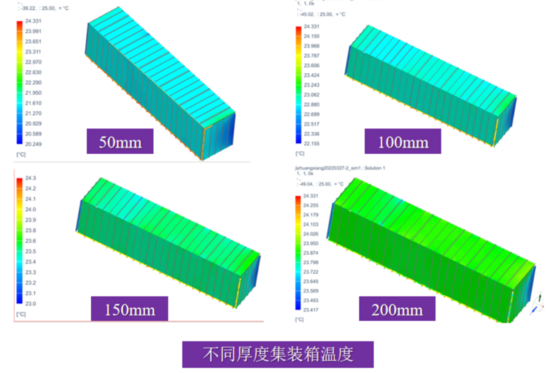

保溫層厚度評估

穩態仿真：

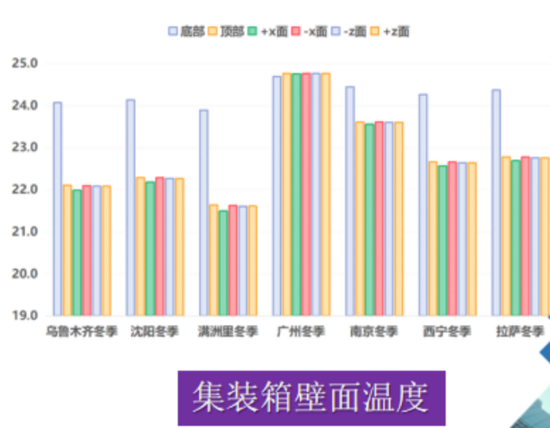

夏季和冬季，集裝箱內壁溫度、集裝箱外壁溫度、集裝箱漏熱量

保溫層厚度評估

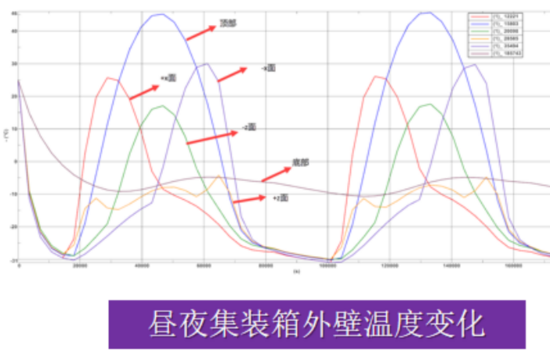

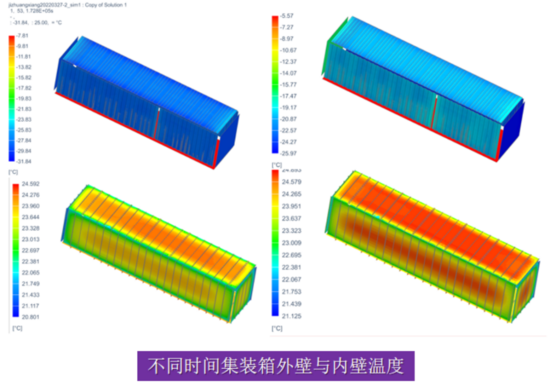

瞬態仿真，夏季和冬季日波動

設計建議

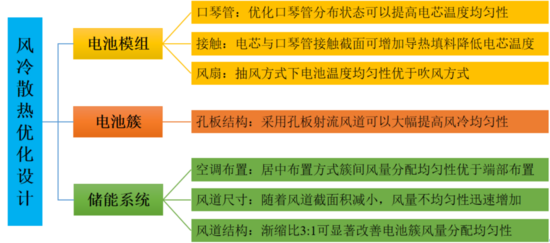

三、風冷系統熱設計

儲能系統液冷散熱

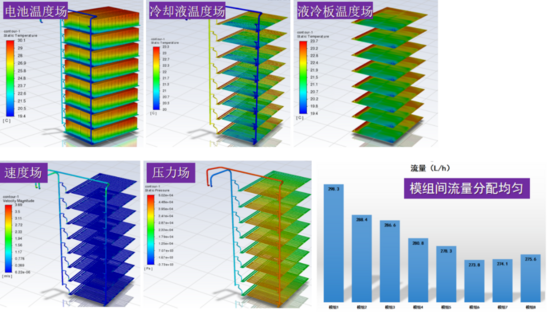

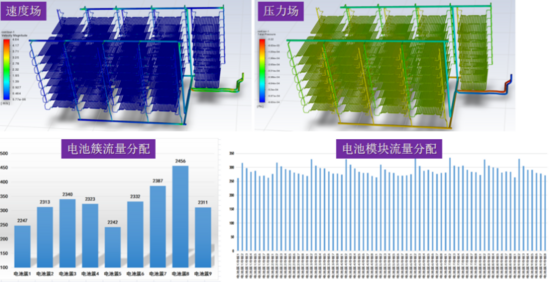

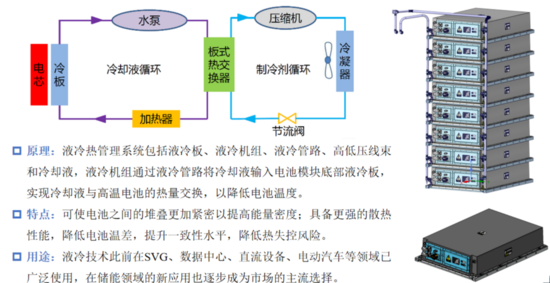

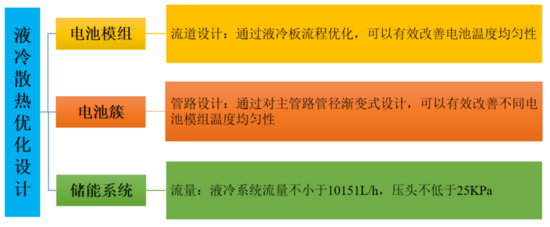

四、液冷系統熱設計

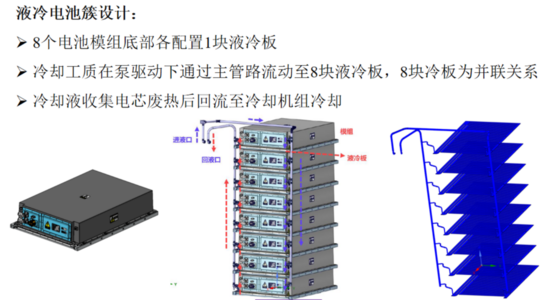

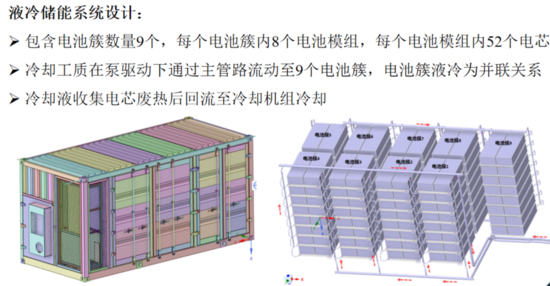

儲能系統液冷散熱

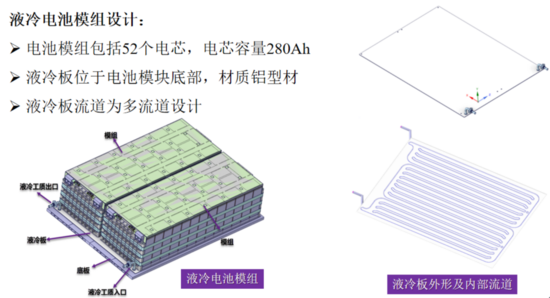

層級一：模組級熱管理
