小松挖掘機的警示燈系統是設備運行狀態的 “安全哨兵”，是保障作業安全、預防機械故障的核心預警機制。作為集工程力學與電子監控技術于一體的關鍵配置，該系統通過標準化的圖標符號、差異化的燈光顏色及聯動報警方式，實時反饋設備核心部件狀態與潛在風險，為操作員提供直觀、精準的運行信息參考。

系統警示燈

顯示“L04”時：警示燈亮紅燈并報警蜂鳴器連續鳴響。 立即停止機器，

顯示“L03”時：警示燈亮紅燈并報警蜂鳴器間歇鳴響。 停止操作，把機器移動到安全區域。

顯示“L01”時：警示燈亮黃燈。 一些功能可能受到使用限制，但是機器能操作。

KDPF系統警示燈

KDPF灰分堆積警示燈

KDPF灰分堆積警示燈對KDPF中灰分的堆積或KDPF的過濾功能異常低時發出報警。為了

解除警報，進行KDPF的手動固定再生?；曳侄逊e時： 警示燈亮黃燈。 KDPF中有許多灰

分堆積，但能進行工作。完成作業后，把機器移動到安全區域，進行手動固定再生。

AdBlue/DEF系統警示燈

顯示響應級別“L04”時： 警示燈亮紅燈并報警蜂鳴器連續鳴響。立即停止機器。

顯示響應級別“L03”時： 警示燈亮紅燈并報警蜂鳴器間歇鳴響。停止操作。

顯示響應級別“L01”時： 警示燈亮黃燈。 一些功能可能受到使用限制，但是機器能工作。

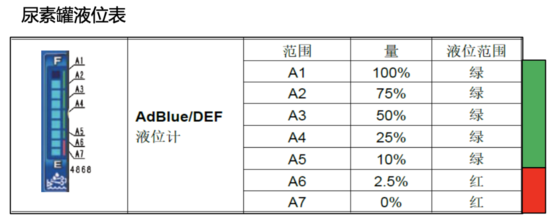

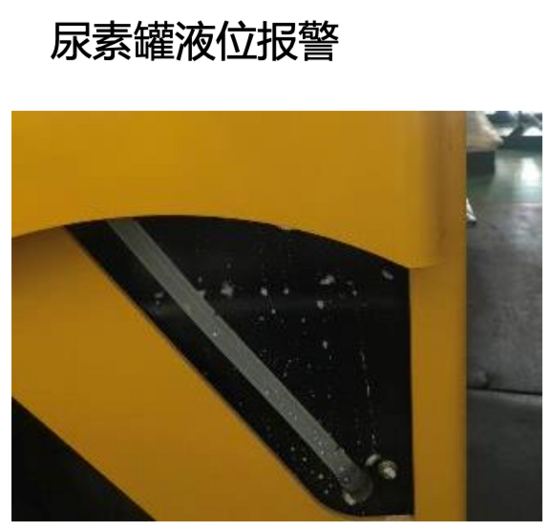

尿素罐液位計

發動機系統警示燈

顯示響應級別“L04”時： 警示燈亮紅燈并報警蜂鳴器連續鳴響。立即停止機器。

顯示響應級別“L03”時： 警示燈亮紅燈并報警蜂鳴器間歇鳴響。停止操作。

顯示響應級別“L01”時： 警示燈亮黃燈。 一些功能可能受到使用限制，但是機器能工作。

如果在警示燈亮紅燈時繼續操作，則KDPF中灰分的積累和燃燒會加速，從而KDPF和排氣的溫度會急劇升高。導致DPF開裂等故障

發動機因自動怠速停止功能而突然停止警示燈

顯示響應級別“L04”時： 警示燈亮紅燈并報警蜂鳴器連續鳴響。立即停止機器。

顯示響應級別“L03”時： 警示燈亮紅燈并報警蜂鳴器間歇鳴響。停止操作。

顯示響應級別“L01”時： 警示燈亮黃燈。 一些功能可能受到使用限制，但是機器能工作。

發動機熄火指示燈

發動機停止指示燈在發動機熄火時顯示，在發動機起動時熄滅發動機關閉輔助開關向上時。

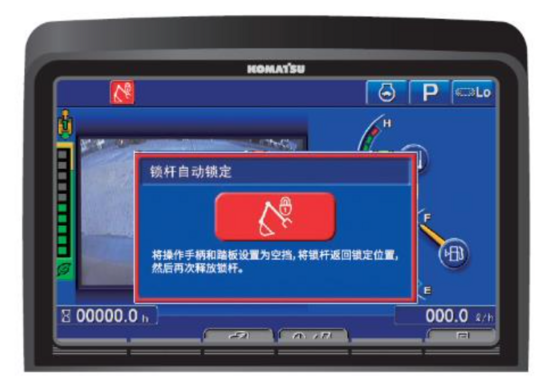

安全鎖桿自動解鎖開關

安全鎖桿自動解鎖開關用于安全鎖桿自動鎖定功能異常時，使安全鎖桿自動鎖定功能失效，并可讓工作裝置和機器暫時操作。只有在有故障和緊急情況下，機器或工作裝置需要臨時移動時才使用此開關。

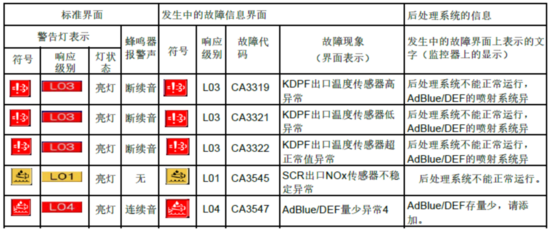

AdBlue/DEF系統警示燈

顯示響應級別“L04”時： 警示燈亮紅燈并報警蜂鳴器連續鳴響。立即停止機器。

顯示響應級別“L03”時： 警示燈亮紅燈并報警蜂鳴器間歇鳴響。停止操作。

顯示響應級別“L01”時： 警示燈亮黃燈。 一些功能可能受到使用限制，但是機器能工作。

AdBlue/DEF系統警示燈

顯示響應級別“L04”時： 警示燈亮紅燈并報警蜂鳴器連續鳴響。立即停止機器。

顯示響應級別“L03”時： 警示燈亮紅燈并報警蜂鳴器間歇鳴響。停止操作。

顯示響應級別“L01”時： 警示燈亮黃燈。 一些功能可能受到使用限制，但是機器能工作。

后處理系統警示燈

每當警示燈亮黃燈或亮紅燈時，要根據指示采取必要措施。一旦進入異常狀態，發動機的限扭策略就會被啟動

亮紅燈時：

顯示響應級別“L04”，限制階段為“嚴重限制”。發動機功率嚴重下降。

顯示響應級別“L03”，限制階段為“初級限制”。發動機功率下降。

亮黃燈時：

顯示響應級別“L01”，限制階段為“持續報警”

當“持續報警”時，如果沒有保養，會發展到下一個限制階段。發動機功率將下降。

再生指示燈

后處理裝置再生指示燈在排氣后處理裝置再生期間點亮，再生完成時熄滅。

KDPF再生功能說明

1、KDPF中的煙塵在高性能的催化反應和廢氣高熱中被燃燒

2、為了保護系統即使煙塵水平低自動再生和手動再生功能也需要去完成

3、由于有不燃燒的物質，即使KDPF實行了再生工作，煙塵也不會變成O,所以KDPF需要每4500小時進行清洗或更換。

4、再生時或再生后發動機轉速和聲音會發生變化

5、再生時發動機排氣味道與傳統發動機不一樣

6、在寒冷季節，啟動發動機或再生時會有短時間白煙

7、必須使用小松純正機油，否則將縮短KDPF的清洗周期，再生周期縮短也將引起燃油消耗增加。

8、煙塵水平可以在監控面板中查閱。

再生停止指示燈

后處理裝置再生停止指示燈在后處理裝置被設定為不能再生時點亮。

如果KDPF灰分堆積警示燈亮起時，需要解除再生停止設定，進行手動再生。

后處理裝置再生停止的設定操作順序

如果機器周圍有可燃物，為防止自動進行的強制再生引起的排氣溫度的上升，可將后處理設定為不能自動再生。此外，也可以停止正在進行的再生。重要即使再生被停止，如果灰分堆積，需要手動固定再生的場合，KDPF灰分堆積警示燈（1）也會點亮。如果KDPF灰分堆積警示燈亮起，則將機器移到安全的地方，進行手動固定再生。如果繼續操作機器而不進行手動固定再生，則可能導致KDPF或發動機故障。

AdBlue/DEF系統高溫停止警示燈

AdBlue/DEF系統高溫停止警示燈在AdBlue/DEF系統高溫度超過一定的次數的條件下，發動機停機時發出報警。

每當警示燈亮黃燈時，需要請小松代理店進行處置。

關閉發動機時，以低怠速運轉約5分鐘后停止。
