隨著新能源汽車的快速發展，在礦井輔助運輸方式中，礦用蓄電池電機車應用越來越廣泛，為之配套的驅動電控系統、信號燈指揮系統、車載充電控制系統、充電系統以及輔助運輸車輛高精度導航定位系統、充電樁監控管理平臺等技術已非常完善。

地面公共新能源汽車充電站及充電樁的設計已經有相關的地方行業標準，對電動汽車充電基礎設施的規模、設計、施工、驗收以及運行和維護，都有明確規定。但在煤炭行業中，缺少相關的設計標準、設計規范，針對煤炭行業的特殊性，如何設計出安全可靠、滿足實際需求、減少投資的礦用蓄電池電機車充配電系統，缺乏相關的案例分析。

基于此，筆者分析探討礦用蓄電池電機車充配電系統中涉及到的設備性能參數、運行工況，結合具體工程案例，提出了一種礦用蓄電池電機車充配電系統設計思路。

文章來源：《智能礦山》2025年第9期“革新·改造：優秀 QC 成果”欄目

作者簡介：張杰，高級工程師，主要從事礦井及選煤廠供配電、自動控制系統等電氣設計工作。E-mail：250167376@qq.com

作者單位：中煤科工集團北京華宇工程有限公司西安分公司

引用格式：張杰.礦用蓄電池電機車充配電系統設計探討[J].智能礦山，2025，6(9)：41-44.

點擊文末左下角閱讀原文，免費下載閱讀pdf全文

關注微信公眾號，了解更多礦山智能化建設進展

充電樁及充電樁配置

1.1 充電樁類型

全球能源結構的轉變，電動汽車成了可持續發展的重要組成部分。充電樁作為電動汽車發展的重要基礎設施，經歷了從無到有，從單一到多元、從非智能到智能充儲機器人的發展歷程。按輸出電流類型分類，充電樁分為交流充電樁和直流充電樁2大類型。

（1）交流充電樁

交流充電樁本身不具有充電功能，只單純提供電力輸出接口，必須連接到電動車或電機車車載充電機，才能為電動汽車電池充電。因車載充電機功率較小，交流充電樁無法實現快速充電，交流充電樁稱作慢充。單相慢充車載充電機功率主要在7.2～11 kW，三相慢充車載充電機的功率可達22 kW。由于慢充輸出功率低，充電速度慢，充滿一般需要6～8 h，適用于家用、商場、超市停車場等場所。

（2）直流充電樁

直流充電樁輸出電流為直流，直接為電動汽車電池充電，一般采用三相四線制，功率大于交流慢充功率，輸出電壓和電流可調范圍大，可實現快速充電，因此直流充電樁為快充。目前快充的主流充電模塊為15 kW，直流充電樁功率主要為30、45、60、80、120 kW的容量層級，每個充電樁可配置2個或多個充電槍，形成多個充電終端，主要適用于高速公路服務區、大型停車場、星級酒店、大型辦公建筑等場所。

煤礦用蓄電池電機車，充電可在地面或井下進行。當設置在地面充電時，充電樁可選用慢充或快充；當設置在井下時，充電樁選用礦用隔爆型，礦用隔爆型充電機輸入電壓為AC660 V或AC1 140 V，額定輸出直流電壓為DC24~284 V可調，額定輸出直流電流0～200 A可調，標稱功率分40、60、80、120 kW。

1.2 充電樁配置設計

煤礦井下采用“四六”工作制，每天3班工作，1班準備。礦用蓄電池電機車作為礦井輔助運輸?shù)闹饕O(shè)備，工作方式必須和井下工作制保持一致，在每個工作班，負責將下井工作人員、下井材料等輸送到指定工作面。

井下運送人員車輛、運輸材料車輛，井下灑水降塵車輛，均選用礦用蓄電池電機車。根據礦用蓄電池電機車的類型、蓄電池容量參數，電能計算為，式中：為電能，為充電功率，為充電時間。計算出充電時間，計算結果可作為選擇充電機類型的重要依據，礦用蓄電池電機車充電時間見表1。

表1 礦用蓄電池電機車充電時間

根據《電動汽車充電樁及充電樁建設技術標準》DB13（J）/T 269-2018第4.3.2條，新建建筑物的停車場和城市公共停車場的電動汽車停車位配建指標見表2。

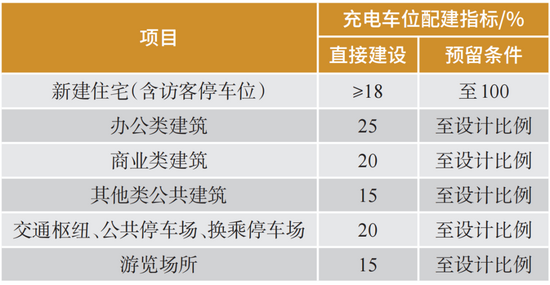

表2 電動汽車停車位配建指標

《電動汽車充電樁及充電樁建設技術標準》中根據車位數量、使用場所，規定配置不同數量的充電樁，符合不同場所地面電動車充電實際需求。筆者研究了此充電車位配建指標與煤礦充電樁的實際運行工況。合理選擇充電機類型、配置充電機數量，滿足各類電機車充電需要，是設計過程中的重要考慮因素。

（1）煤礦用蓄電池電機車使用存在自身特點，一般換班使用頻次較高，其他時間使用頻次較低，結合礦用蓄電池電機車容量、充電時間，合理配置不同類型和數量的充電機。

（2）煤礦充電樁無經營目的，選取充電樁時，應從充電時間滿足生產需要角度出發，由表1數據分析可知，慢充充電時間為3.3～15.29 h；快充充電時間為0.58～2.68 h；大功率快充充電時間為0.38～1.78 h。井下采用“四六”制，每班都需要電機車運人、運材料，故充電時間需<6 h，否則可能影響礦井生產需要。

鑒于此，煤礦充電樁應以快充充電樁為主，少部分大功率充電樁為輔的原則，配置礦用蓄電池電機車充電樁，滿足大部分車輛在0.38～3 h充滿，延長電池的使用壽命，一般快充時間越短，充電電壓高、電流大，相比對電池的傷害也較大。

充配電系統負荷計算及示例分析

2.1 充配電系統負荷計算

充電設備負荷容量根據充電站內充電機的輸入容量、充電機數量、充電機需用系數、充電機同時系數、功率因數cos及發展系數確定，負荷計算中的2個重要參數的數據取值見表3和表4。

表3 需用系數選擇

表4 充電樁同時系數選擇

表3表明30 kW直流充電設備的需用系數取0.4～0.8，60 kW直流充電設備的需用系數取0.2～0.7，交/直流一體式充電設備的需用系數取0.3～0.6。由于煤礦蓄電池電機車充電樁功率以中功率充電樁為主，輔助少部分大功率充電樁為輔的原則，煤礦充電系統需用系數建議取值0.2～0.7，中功率充電樁數量較多時取上限，大功率充電樁數量較多時取下限。同時系數的取值，根據設備數量，當靠近某一檔臺數時，靠近表中臺數取下限值，在兩檔臺數中間取上限值，用于供電干線的負荷計算時取上限值。

2.2 充電機配置及負荷計算示例

某煤礦井下輔助運輸選擇礦用蓄電池電機車，分別選運人用礦用防爆蓄電池電機車4輛、指揮用礦用防爆蓄電池電機車3輛、運材料用礦用防爆蓄電池電機車17輛、灑水用礦用防爆蓄電池電機車1輛。各車輛最大班作業時間、往返1次循環時間見表5。

表5 各車輛最大班作業時間平衡表

表5表明，井下共4個工作面，當輪班換休時，最短往返1次循環時間0.61 h，最長循環時間1.21 h（耗時長短與工作面距離有關）。由于煤礦井下采用“四六”工作制，選擇充電機時，要求在1個換休班時間內，除去1個班內最長往返時間后，在剩余的時間內必須保證蓄電池車充滿，即充電時間≤4.79 h（=6-1.21）。

鑒于此工況，結合表1中的數據分析結論，分別選40 kW和60 kW的2種類型充電機。40 kW充電機用于運人和灑水蓄電池電機車充電用；60 kW充電機用于指揮和材料用蓄電池電機車充電用。

（1）根據電機車數量、倒班時間（6 h/班）及充電時間，運人和灑水蓄電池電機車共5輛（單臺充電時間_max=0.58～0.75 h充滿，表1數據），配置充電機數量=（_max）/=（5×0.75）/4.79=0.8臺，理論計算1臺即可滿足，考慮備用1臺，40 kW的充電機數量按2臺配置。

（2）指揮和材料用蓄電池電機車共20輛（單臺充電時間0.9～1.78 h充滿，表1數據），=（_max）/=（20×1.78）/4.79=7.4臺，取整，充電機數量按8臺配置，考慮備用1臺，共配置60 kW的充電機數量9臺。

（3）根據負荷計算公式，需用系數=0.8，單臺₄₀=37.43 kV·A， ₆₀=49.1 kV·A，則充電機負荷總?cè)萘?/span>=0.74（1×37.43+8×49.1）=318.4 kV·A。根據變壓器經濟運行范圍為0.65～0.85，配電變壓器容量可選擇500 kV·A或400 kV·A，考慮發展系數1.5，最終變壓器容量選擇800 kV·A。

充電樁供配電系統設計

為滿足蓄電池電機車充電需要，在地面無軌膠輪車庫設充電機，所有需要充電的蓄電池電機車，均在地面無軌膠輪車庫內完成。如果井下輔助運距較遠，需在井下設置充電硐室，蓄電池電機車在充電硐室內完成充電，此時充電機選用礦用隔爆型充電機，負荷計算及數量配置，與地面相同。

（1）供配電系統負荷等級

根據《煤炭工業礦井設計規范》GB 50215—2015第12.4.1條，蓄電池電機車充電機不屬于一、二級負荷，故按三級負荷供電，充配電系統采用單回路電源供電。

（2）配電系統設計

根據《民用建筑電氣設計手冊》第4.3.2條，配電變壓器的長期工作負荷率不宜>85%，同時考慮礦井開拓延伸后，會增加蓄電池電機車數量，故充電機的發展系數按1.5倍考慮，充配電系統總負荷容量為=1.5×=1.5×318.4=477.6 kV·A，配電變壓器容量/0.65=477.6/0.65=734.8 kV·A，最終選擇1臺800 kV·A干式變壓器。

由于充電機單臺功率較大，所有充電機均采用放射式供電方式。向充電機供電的電源側低壓斷路器，選用有剩余電流保護功能的斷路器，動作電流不小于設備正常運行時漏電電流最大值2倍，動作時間≤0.1 s。

配電系統采用TN-S接地型式。由于充電機內部元器件采用可控硅、整流管等電子元器件，在運行過程中，會產生大量諧波，同時系統功率因數要求>0.9，故在變壓器低壓側集中設置1套低壓SVG動態無功補償裝置，實現無功補償及諧波治理。

（3）充電機安裝位置

充電機為柜機，采用落地安裝方式。安裝位置按功率由近至遠方式布置，即大功率充電機優先布置靠近變電所，依次布置小功率充電機。

充配電系統智能監控系統

在《煤礦安全規程》2024版第524條，電量超過2 kW·h的鋰電池動力裝置應當具有遠程連續監測與安全預警功能；在《電動汽車充電樁及充電樁建設技術標準》DB13（J）/T 269—2018第6.2.1、6.4、6.5條，充配電系統設計時需考慮電氣火災監控系統、電能計量裝置、監控系統，為充配電系統的安全運行保駕護航。由于以上系統均為成熟技術，筆者不再展開討論，但在設計此類項目時，應配套相關監控系統，保證充配電系統的安全性、可靠性。

結 語

通過對充電樁性能參數、礦用蓄電池電機車性能參數的分析，結合煤炭行業電機車的運行循環周期、充電時間等因素，提出充電樁選型、負荷計算、充配電系統設計方法，為煤礦蓄電池電機車充配電系統的設計提供參考。充電樁、充電機設計時，需綜合考慮礦用蓄電池電機車、礦用防爆充電機、充電監控系統、充電管理云平臺等技術發展和設備更新，結合用戶需求，設計安全、可靠、經濟且滿足用戶實際需求的礦用蓄電池電機車充配電系統。
