11月6日

八百里皖江

江天寥廓，江豚躍動

由中鐵大橋院設計

中鐵大橋局承建

中鐵工業參建的

世界首座公鐵兩用

雙層斜拉-懸索協作體系大橋

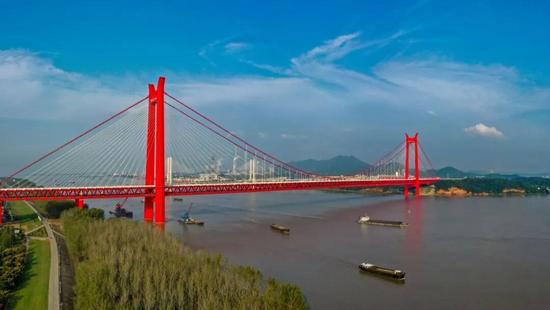

銅陵長江三橋正式通車

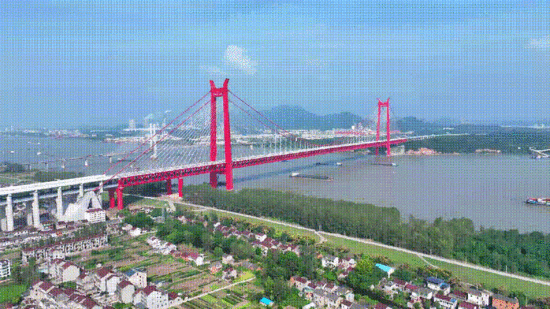

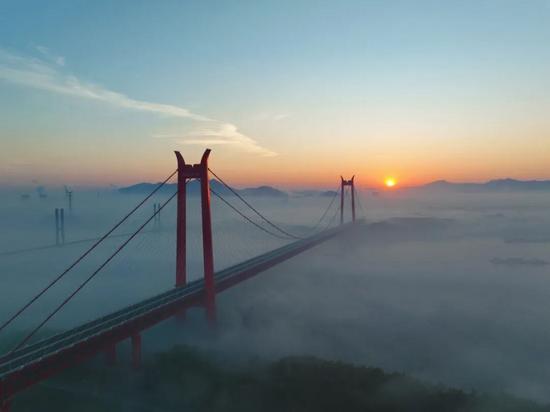

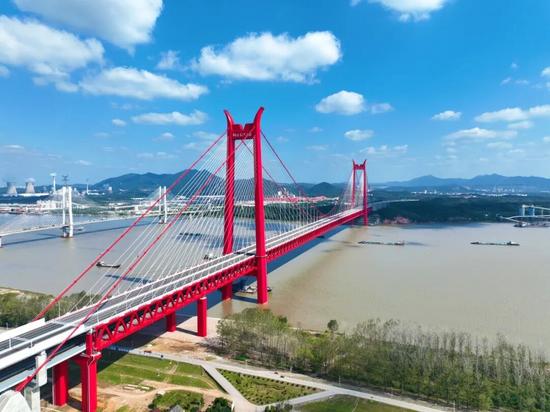

銅陵長江三橋

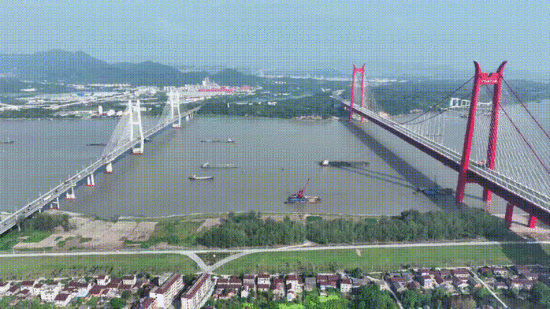

位于銅陵長江公路大橋上游720米處

起于銅陵市陳瑤湖鎮花園村

跨越長江

經過羊山磯

止于銅陵市大通鎮民主村

路線全長11.9公里

其中

公鐵合建段長2.7公里

江北公路接線長5.8公里

江南公路接線長3.4公里

南北順接既有G3京臺高速公路

按照“四線鐵路+六車道高速公路”的標準建設

高速公路、城際鐵路、貨運鐵路于一體

并兼顧鐵水聯運功能

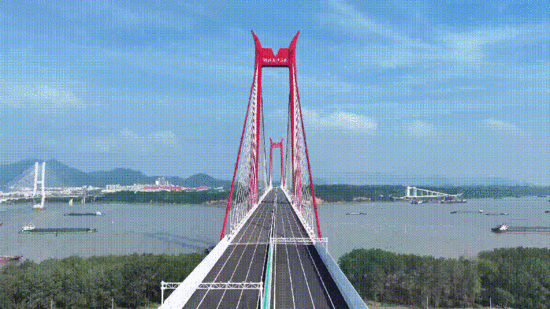

上層為6車道高速公路

（設計時速100公里）

下層布置4線鐵路

（含兩線客運鐵路和兩線貨運鐵路）

銅陵長江三橋

工程規模大、科技含量高

施工難度大、施工環境復雜

大橋建設者秉承

“科學組織、創新求穩

穩中求好、好中求快”的建設理念

全力跑出施工生產“加速度”

大橋公路橋提前半年通車

圓滿實現了

“安全好、質量優、速度快

投資省、亮點多、影響大”

總體建設目標

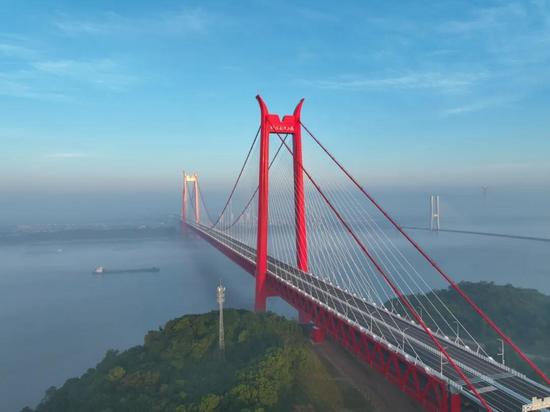

世界首座公鐵兩用

雙層斜拉-懸索協作體系橋梁

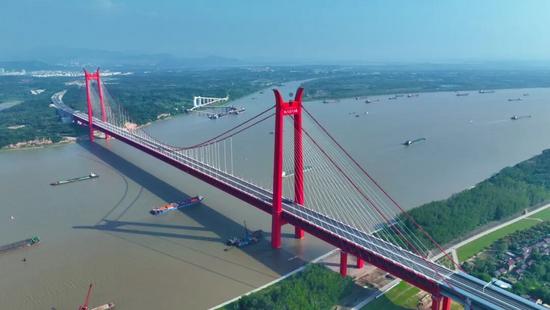

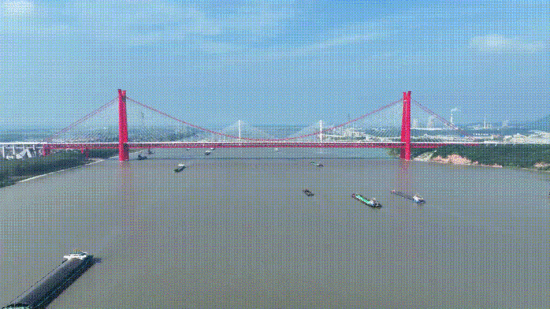

銅陵長江三橋

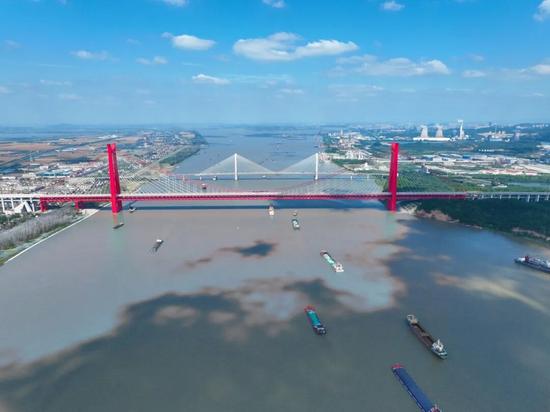

跨江主橋為主跨988米

斜拉-懸索協作體系大橋

具有結構新、跨度大、荷載重的特點

世界首座公鐵兩用

雙層斜拉-懸索協作體系橋梁

也是世界跨度最大的同類型橋梁

斜拉-懸索協作體系橋梁

是一種結合斜拉橋與懸索橋優勢的

創新結構形式

既可實現超大跨度

又能通過斜拉索增強主梁剛度

提升行車平順性和安全性

01

科技含量高、施工難度大

● 一是斜拉-懸索協作體系結構形式新穎復雜

二是施工環境復雜、安全風險高

三是項目處于長江流域重要的生態保護區域，環保要求高

四是工程規模大、拆遷范圍廣、拆遷難度大

02

五個“首創”

首創六大信息化管理系統，涵蓋通信、監控、收費、智能預警、健康監測、主纜除濕等六位一體的智能化管理體系，提升了運營管養智能化服務質量

● 首創雙層鋼桁梁斜拉懸索協作體系，兼具斜拉橋和懸索橋優點，結構剛度大，梁端縱向位移小

● 首斜拉索和吊索交叉區段的新型構造錯節間錨固，交叉區段臨時吊索輔助，索間設置抑振裝置

● 首創復合型地下連續墻錨碇基礎，江北錨碇采用CFG樁加固+地下連續墻復合式錨碇基礎形式，后挑錨體以平衡運營荷載

● 首創大尺寸復合板樁嵌巖重力錨基礎，利用基礎前趾端壁板樁側面摩阻力與基底摩阻力、水平端阻力共同提供水平抗力

03

十項創新工藝

無支撐無封底錨索鋼混組合圍堰：利用橋位地形特點，首創鋼混組合U型圍堰，形成開工即大干局面

3號圍堰“蒸籠法”施工：減少了現場圍堰拼裝工作量，提高了圍堰安裝效率及拼裝質量

干成孔靜漿法干灌注：采用靜漿頂升灌注，不采用泥漿，綠色、低碳、環保、節能

北錨基礎采用盆式開挖：先開挖核心土，預留環形土體作為施工平臺，梯次開挖，提高取土效率

錨錠“V型跳倉”法施工：大大降低了錨桿支架工程量及大體積混凝土水化熱影響

錨體“鎧裝”混凝土：芯部混凝土外澆筑2米厚抗裂混凝土，實現大體積混凝土不開裂的目標

主塔9米爬模施工：較傳統施工方式，主塔施工減少12輪次，節省工期約120天

主橋鋼梁 “不對稱架設”等工藝：主橋鋼梁采用先南后北，先邊跨及懸臂段，后懸吊段往復式鋼梁架設工藝

吊桿下端設置可調承壓錨頭及球形墊圈自適應鋼梁大轉角變化，降低吊桿附加應力，同時為線形調整預留充足條件

主纜及索夾按設防高度設置不同的防火體系針對主纜等特定橋梁構件，采用適應性較強的新型高效防火材料，大大提高了大橋的抗火災能力

世界首個9米分段智能液壓爬模

中鐵大橋局建設者

在智能建造方面進行了探索實踐

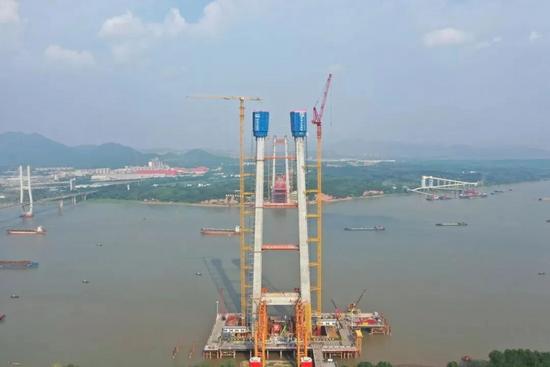

在主塔施工過程中

世界首個9米分段智能液壓爬模

成功應用

大幅提升了施工效率

與6米節段施工相比

9米爬?？?/span>減少12個施工輪次

理論上可減少工期約120天

9米爬模還懂“養生”

其混凝土智能養護系統可實現

夏季造霧、冬季蒸汽養護

確保混凝土內外溫差在20℃以內

提高主塔澆筑質量

生態環保與項目建設“兩手抓”

銅陵長江三橋

穿越

安徽銅陵淡水豚國家級自然保護區實驗區

皖洲自來水廠飲用水源二級保護區

規劃老洲江北水廠飲用水源二級保護區

環保要求高

除了保護以白鱀豚

長江江豚和中華鱘為代表的

長江淡水珍稀水生野生動物

項目部還需保護

沿江濕地鳥類和長江淡水生態系統

在設計方面

為了避免長江江豚棲息地被破壞

大橋橋位設在了江豚不活躍的水域

首創的千米級斜拉—懸索設計一跨過江

使大橋建設遠離喜走深槽沙壩的中華鱘

和在長江深槽水域洄游的其他珍稀物種

在施工方面

銅陵長江三橋從建設之初

就非常重視長江生態保護

項目部專門成立生態環保部

綠色施工打造生態工程

為保護好長江江豚

在大橋施工過程中

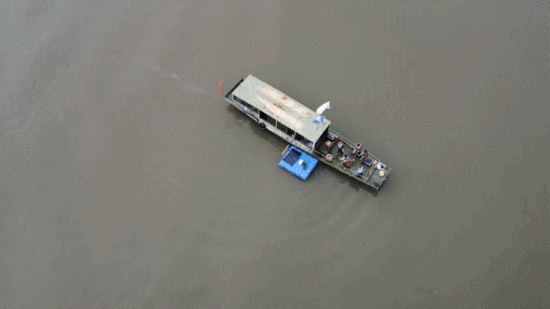

中鐵大橋局專門安裝了

噪聲監測及淡水豚報警系統

“聽豚”設備

減少施工對長江江豚的影響

這是國內首次在長江涉水施工中

應用實時預警保護技術

項目部還編制了

生物多樣性管理辦法和工作手冊

對工程人員進行

保護長江珍稀生物專項培訓

主橋水中主墩建設

采用了圍堰擋水施工工藝

確保了施工水域中

水生物的生存活動空間

棧橋采用擴大基礎施工方式

避免了鋼樁插打產生的震動

采用低噪聲的旋挖鉆機

以非長江江豚敏感頻率工作

基礎在枯水期施工

使繁育的江豚與作業區隔離

中華鱘幼魚洄游期前

完成棧橋和主塔基礎施工

中鐵大橋局建設者們牢固樹立

“零缺陷、零隱患、零遺憾”的理念

不斷提高安全、質量和環水保意識

嚴格落實各項管理要求

實現了安全零事故、環保零投訴

工程質量一次達標

踐行了

“打造成銅陵靚麗新名片”的建設諾言

安全高效施工 創下“銅陵速度”

2022年1月4日開工

2024年12月30日

公路面全線貫通

不到3年的時間完工

大橋跑出施工生產的

“銅陵速度”奇跡

創造了長江中下游跨江橋梁

施工建設速度的新紀錄

為公路橋提前通車奠定堅實基礎

大橋還在3號主墩鉆孔樁施工中

創下了79小時單樁成孔

單月完成35根樁

95天完成全橋主墩132根鉆孔樁突擊任務

刷新了長江上超大直徑

超長深度鉆孔樁施工新紀錄

主纜索股架設

平均每天6.75根的速度進行

創造了1天17根的紀錄

僅用時56天便完成全部索股的架設

世界首創9米爬模在主塔成功應用

也創造了7天完成一節

每天1.3米的紀錄

項目鏈接

銅陵長江三橋是《長江干線過江通道布局規劃（2020-2035年）》中規劃的過江通道之一，是貫徹落實國家“一帶一路”、長江經濟帶及長三角一體化發展戰略的重點工程，也是安徽省重大基礎設施建設項目。大橋的建設有利于完善國家和安徽省高速公路網，提升區域過江通道通行能力，對于發揮皖江承東啟西、連接長三角和川渝鄂贛的中樞作用，促進區域交通優化發展、完善過江通道布局具有重要意義。

長虹橫跨碧波

飛梁連通兩岸

大橋人將繼續奮斗

為區域發展注入活力

為橋梁事業續寫新篇！
