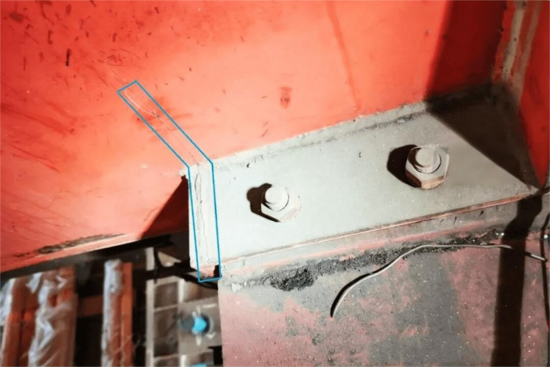

我們分析了一臺使用12年的5噸31.5米單梁起重機，其主梁端部出現裂紋（圖中藍色方框）。以下是原因分析和修復建議，供您參考。

裂紋原因分析

1.應力集中

• 梁端通常采用變截面設計，以節省材料，同時滿足強度和剛度要求。急劇的過渡（例如圖中的直角）會導致應力集中，使該區域在長期載荷作用下容易開裂。

• 連接角和突然的幾何變化會破壞平穩的負載傳遞，限制梁的變形，增加應力積累，從而導致裂縫的產生。

2.焊接缺陷

• 焊接不當（例如，孔隙率、夾渣、未熔合）會產生應力點，成為裂紋的起點。

• 焊縫復雜的區域（例如可變橫截面的尖角）尤其難以控制。

3.疲勞載荷

• 長期在動態載荷下運行，加上變截面處的應力集中，會導致疲勞裂紋。

• 小車移動不均勻或軌道接頭處間隙較大會引起沖擊載荷，加速裂紋擴展。

4.偏心負載和小車不匹配

• 在梁的一側附近頻繁起重可能會導致小車不匹配，從而導致扭轉載荷集中在梁端。

• 未對準的行程或軌道接觸（軌道爬行/軌道咬合）使情況進一步惡化。

修復建議

• 打磨并清理裂紋區域的焊縫。

• 在裂縫尖端處鉆止動孔。

• 清理并重新焊接止水孔以外的裂紋。

• 兩側腹板上設置加強板，從角部向跨中方向至梁端200mm。

• 在加固板上添加塞焊孔并在邊緣周圍焊接；如果可能的話，在翼緣板連接處安裝支撐以增加剛度。

• 焊后清潔和噴漆。

預防技巧

• 在設計中使用平滑的橫截面過渡來減少應力集中。

• 嚴格控制焊接質量。

• 定期檢查以發現早期裂縫。

• 避免超載并遵循正確的操作程序。

總結

正確的分析、及時的維修和預防措施是延長起重機使用壽命和確保安全運行的關鍵。定期檢查、高質量的焊接和謹慎的操作可以防止裂紋的產生和擴散，從而確保設備的可靠和高效。

*信息來源于起重機廠家，僅供參考
