鑄造起重機整機報廢可采用下列兩種方法進行評價：

一、主體結構件報廢限值條件評價方法

1、主體結構件報廢條件

（1）塑性變形

當主體結構件產生塑性變形，致使工作機構不能正常地安全運行時，應報廢。

（2）靜態剛性

當鑄造起重機小車起吊額定載荷位于跨中，與載荷試驗時的原始下?lián)现?或設計計算下?lián)现?相比，主梁下?lián)现翟黾恿窟_(dá)到或超過跨度的0.15/1000時，應報廢。

（3）穩定性

①主梁的水平方向彎曲值，上翼緣板的水平偏斜值、腹板的垂直偏斜值等檢測值達到或超過GB/T 14405-2011中5.7規定值的140%時，不準許修復，應報廢。

②主梁腹板的局部翹曲值達到或超過GB/T 14405-2011中5.7規定值的140%時，如不能修復，應報廢。

（4）裂紋

①對于主梁跨中1/5長度范圍內，在承受拉應力的下翼緣板或腹板上距離下翼緣板1/5高度范圍內，母材出現與主梁長度方向夾角大于45°的目測可見裂紋時，不準許修復，應報廢。

②主梁承受非對稱循環交變應力，根據應力循環特性均值r=0.28，最大應力σmax(疲勞許用應力[σrt])、焊接構件應力集中情況等級、材料的斷裂韌性Kc、幾何修正系數Y按式(D.6)計算得出的臨界裂紋長度。應力越大，臨界裂紋長度越小。

③對于①規定外的其他主要受力部分母材和焊縫的裂紋，應根據受力情況和裂紋情況采取阻止措施，并采取加強或改變應力分布等措施修復。如果不能修復或同一位置修復超過三次，應報廢。當裂紋達到臨界裂紋長度時，應停止使用。

（5）構件腐蝕

主要受力構件發生腐蝕時，應進行檢查、測量和強度核算。當主要受力構件斷面腐蝕達設計厚度的10%時，如不能修復，應報廢。

主要受力構件的連接處發生腐蝕時，應進行檢查、測量和強度核算。當連接處的強度不能滿足設計要求時，應進行修復。如不能修復，應報廢。

（6）鉸軸孔磨損

端梁上的軸孔因磨損變形，在任意方向上的直徑大于設計直徑的7%時，如不能修復，應報廢。

2、主體結構件報廢條件評價方法

（1）塑性變形

起升機構起吊額定載荷，按產品使用說明書的規定，進行鑄造起重機運行機構、小車運行機構、起升機構的聯合動作，檢查是否存在因主梁、端梁的塑性變形導致各機構不能正常起動、運行和停止。

（2）靜態剛性

根據GB/T 14405-2011中6.9.4規定的方法測量主梁下?lián)现怠?/span>

（3）穩定性

根據GB/T 14405-2011中6.2.3.1規定的方法測量主梁水平方向彎曲值，根據GB/T 14405-2011中5.7規定的方法測量主梁上翼緣板的水平偏斜值、腹板的垂直偏斜值、主梁腹板的局部翹曲值。

（4）裂紋

應采用適宜的檢測方法檢查主體結構件母材及焊縫是否存在裂紋，以及裂紋尺寸、位置、方向等參數:

①目視或借助望遠鏡、照相機、窺視鏡、視頻系統等輔助設備進行觀察，或采用聲發射方法檢測；

②根據具體位置選擇無損檢測方法：

—磁粉檢測MT：主體結構件表面及近表面裂紋檢測；

—滲透檢測PT：主體結構件表面、近表面及開口處裂紋檢測；

—超聲檢測UT：主體結構件及焊縫內部裂紋檢測；

—射線檢測RT：主體結構件及焊縫內部裂紋檢測。

（5）構件腐蝕

清除構件表面銹蝕層，測量母材斷面厚度，將母材厚度實測值與設計值進行對比，得出母材厚度銹蝕比值，測量三次取平均值。

（6）鉸軸孔磨損

對端梁上的軸孔磨損量進行檢查和測量，將軸孔在任意方向上的直徑實測值與設計值進行比較，得出軸孔直徑增加量，測量三次取平均值。

二、主體結構件剩余壽命報廢評價方法

（1）確定鑄造起重機的設計壽命可以采用下列方法：設計文件應明確設計壽命，設計文件由制造商提供。

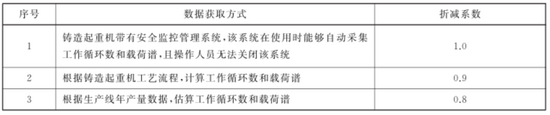

（2）主體結構件設計壽命應根據工作循環數和載荷譜數據的獲取方式按下表的規定折減。折減后的設計壽命為折減系數乘以設計壽命。

（3）當起重機已使用時間達到設計壽命的50%時，應進行首次剩余壽命評估。剩余壽命的下次評估時間可按已使用時間達到上次剩余壽命評價結果的50%遞推確定，也可由用戶根據評估結果和起重機使用工況采取其他更安全的處理方式。

*信息來源于GB/T 36697—2018鑄造起重機報廢條件
